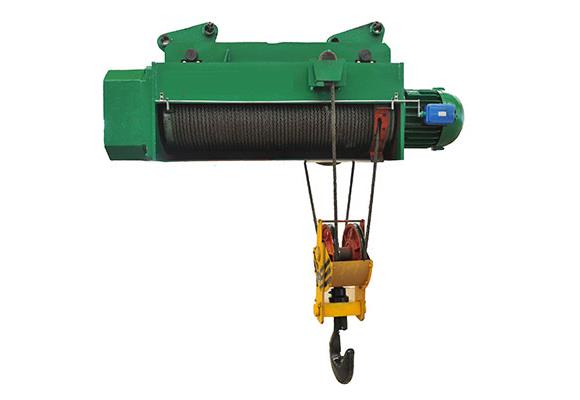

Ηλεκτρικά ανυψωτικά συρματόσχοινα

Wire Rope Electric Hoist Περιγραφή Τύπος CD Ηλεκτρικά συρματόσχοινα είναι ένα μικρό ανυψωτικό εξοπλισμό.Μπορεί να τοποθετηθεί σε όλους τους τύπους γερανών, όπως γερανογέφυρας, γερανού, γερανού και άλλου ειδικού γερανού για την ανύψωση όλων των τύπων υλικών. Με μια μικρή τροποποίηση, μπορεί επίσης να χρησιμοποιηθεί ...

Αποστολή ερώτησήςChat τώρα
Λεπτομέρειες προϊόντος

Ηλεκτρικά ανυψωτικά συρματόσχοινα


Περιγραφή

CD τύπου Electric Wire Rope Hoist είναι ένας ανυψωτικός εξοπλισμός μικρού μεγέθους.Μπορεί να τοποθετηθεί σε όλους τους τύπους γερανών, όπως γερανογέφυρας, γερανογέφυρας, γερανού και άλλου ειδικού γερανού για την ανύψωση όλων των τύπων υλικού.Με μικρή τροποποίηση, Μπορεί επίσης να χρησιμοποιηθεί και ως βαρούλκο. Επιπλέον, μπορεί να εγκατασταθεί εύκολα με διαφορετικά ύψη με χειροκίνητο έλεγχο.

Ως γενικός εξοπλισμός ανύψωσης, το μοντέλο CD1 / MD1 ηλεκτρικό είναι εξοπλισμένο με προστατευτικό ορίου ανώτερου / κατώτερου ορίου για την ασφαλή λειτουργία. Χρησιμοποιείται ευρέως στον χειρισμό υλικών και τη μεταφορά φορτίων στο εργοστάσιο, στο πεδίο των ορυχείων, στο σιδηροδρομικό έδαφος, στο σταθμό εμπορευμάτων και στην αποθήκη . Είναι ένας καλός μηχανισμός ανύψωσης της απόδοσης για την αύξηση της απόδοσης εργασίας και τη βελτίωση της κατάστασης λειτουργίας.

Ως μικρό ανυψωτικό εξοπλισμό, έχει τα πλεονεκτήματα της συμπαγούς δομής, του ελαφρού βάρους, του μικρού όγκου, των διεθνών διαστάσεων, της εύκολης λειτουργίας, κ.λπ. Ο μειωτήρας υιοθετεί σχεδιασμό σκληρού επιφανειακού οδηγού, ο οποίος απολαμβάνει μεγάλη διάρκεια ζωής και υψηλή μηχανική απόδοση . Ο κινητήρας υιοθετεί κινητήρα φρένου στροφέων, με την ανώτερη και την κάτω αμφίδρομη διάταξη ορίου ασφαλείας.

Υπάρχει μόνο μία ταχύτητα ανύψωσης του ηλεκτρικού ανυψωτήρα ηλεκτρικών καλωδίων CD MD1 Electric Rope Hoist είναι γρήγορη και επιβραδύνει δύο είδη ταχύτητας ανύψωσης, σταθερά και με ακρίβεια, για πιο ακριβή συναρμολόγηση.

Ο τύπος CD ηλεκτρικών συρματόσχοινων έχει μόνο μία κανονική ταχύτητα, η οποία μπορεί να ικανοποιήσει την κανονική εφαρμογή, ενώ ο τύπος MD Electric Wire Rope Hoist διαθέτει δύο ταχύτητες: κανονική ταχύτητα και χαμηλή ταχύτητα.

Όταν ο τύπος MD είναι σε χαμηλή ταχύτητα, μπορεί να κάνει ακριβή φόρτωση και εκφόρτωση, εκσκαφή του κιβωτίου άμμου, συντήρηση των εργαλειομηχανών κ.λπ.Το μοντέλο MD Electric Wire Rope Hoist χρησιμοποιείται ευρύτερα από το μοντέλο CD.


Χαρακτηριστικά

Κύλινδρος

Ο κύλινδρος είναι κατασκευασμένος από υψηλής ποιότητας σωλήνες χωρίς συγκόλληση και μεταδίδει ισχύ μέσω spline. Η θήκη της είναι κατασκευασμένη από συγκολλημένη πλάκα χάλυβα. Αυτό είναι το βασικό μέρος του ανυψωτήρα.


Αγκιστρο

Το άγκιστρο σφυρηλατείται και συνδέεται στο συγκρότημα τροχαλίας μέσω του ρουλεμάν ώσης, έτσι ώστε το άγκιστρο να μπορεί να περιστραφεί ελεύθερα.

Οι γάντζοι χωρητικότητας ανύψωσης άνω των 5 λεπτών είναι τύπου μονής τροχαλίας και πάνω από 10ton είναι τύπου διπλής τροχαλίας.


Συρματόσχοινο

Υιοθετεί καλώδιο υψηλής αντοχής με αντοχή εφελκυσμού 1770 MPa, καλή απόδοση ασφαλείας και μεγάλη διάρκεια ζωής.


Οδηγός σχοινιού

Ο τυποποιημένος οδηγός συρματόσχοινου είναι κατασκευασμένος από χάλυβα Q235b.


Ανυψωτική μηχανή

Ο κινητήρας ανύψωσης με μεγάλη δύναμη έλξης χρησιμοποιείται για να συμμορφώνεται με τις συχνές άμεσες μετακινήσεις κατά τη διάρκεια της εργασίας σε ασυνέχεια.

Ο ηλεκτροκίνητος ανελκυστήρας τύπου συρματόσχοινου CD1 είναι εξοπλισμένος με μοτέρ μονάδας ταχύτητας ZD, ενώ ο κινητήρας MD1 είναι εξοπλισμένος με κινητήρα διπλής ταχύτητας τύπου ZDS.

Η διαφορά μεταξύ της συνήθους ταχύτητας και της χαμηλής ταχύτητας είναι 10: 1.


Περιστέλλων

Τα γρανάζια και οι άξονες είναι κατασκευασμένα από κράμα χάλυβα ή από ανθρακούχο χάλυβα. Όλοι οι μειωτήρες υιοθετούν το κωνικό γρανάζι 3 επιπέδων. Η κατάλληλη θερμική επεξεργασία πραγματοποιείται για να εξασφαλιστεί η αξιοπιστία και η διάρκεια ζωής τους. Τέλος, το κουτί-σώμα και το κουτί-κάλυμμα είναι κατασκευασμένα από χυτοσίδηρο. Αμφότερα είναι καλά ανακουφιστικά και σφραγίζονται σφιχτά.


Ηλεκτρολογικός εξοπλισμός

Ο ηλεκτρικός μηχανισμός αποτελείται από ηλεκτρικό κιβώτιο ελέγχου, περιοριστή, διακόπτη κουμπιού, σύρμα σύνδεσης κ.λπ.

Σύμφωνα με την επισημασμένη κατεύθυνση στον διακόπτη του κουμπιού, πατήστε σωστά το κουμπί και ελέγξτε τον ανελκυστήρα μέσω του διακόπτη ενεργοποίησης και απενεργοποίησης του ρελέ στο πλαίσιο ελέγχου. Η τάση λειτουργίας είναι συνήθως 36V.


Προστασία ασφαλείας

* Ο ακριβείας οριοθέτης οδοντωτών τροχών χρησιμοποιείται ως ανώτερο και κατώτερο όριο, το οποίο μπορεί να αποκόψει αξιόπιστα το κύκλωμα ισχύος εάν το άγκιστρο μετακινηθεί στο άνω ή κάτω όριο για να σταματήσει ο κινητήρας.

* Προστασία υπερφόρτωσης: ο ηλεκτρικός ανυψωτήρας συρματόσχοινων χρησιμοποιεί ηλεκτρονικό προστατευτικό υπερφόρτωσης, έτσι ώστε το συνολικό βάρος ανύψωσης να μην υπερβαίνει το ονομαστικό βάρος ανύψωσης. αν η δύναμη έλξης του χαλύβδινου σχοινιού υπερβαίνει το 105% της ονομαστικής χωρητικότητας, η συσκευή προστασίας από υπερφόρτωση θα αποσυνδέει αυτόματα τον ανυψωτικό βρόχο.

* Προστασία διακοπής έκτακτης ανάγκης

* Προστασία από υπερθέρμανση του κινητήρα ανύψωσης

* Προστασία υπερέντασης

* Φάση προστασίας

* Προστασία χαμηλής τάσης


Έλεγχος

Έλεγχος ανάρτησης γραμμής

ασφάλεια τάσης ελέγχου a.36V για τον άνθρωπο.

β. Εύκολο στον έλεγχο, χωρίς πρόσθετο οδηγό απαραίτητο, λειτουργεί μετά το ταξίδι του ανυψωτήρα

c. Κουμπί διπλής βαθμίδας με έκτακτη ανάγκη για την επίτευξη διακοπής ασφαλείας

δ. Συνδέεται με το ηλεκτρικό καροτσάκι που είναι αναρτημένο κάτω από το τρόλεϊ

ε. Κατηγορία προστασίας IP54 IP55

στ. Διάρκεια λειτουργίας τουλάχιστον 500.000 φορές


Τηλεχειριστήριο

a.Taiwan Yuding ή παγκοσμίου φήμης μάρκα,

b.24V ασφάλεια τάσης ελέγχου για τον άνθρωπο.

γ. απόσταση απόστασης: όχι μικρότερη από 100 μέτρα,

δ. Εύκολο στον έλεγχο, χωρίς επιπλέον οδηγό απαραίτητο, να λειτουργεί πιο ελεύθερα στο έδαφος

ε.Διακόπτες χιλιάδων σημείων συχνότητας σύνδεσης, μη παρεμβολές μεταξύ τους

στ.Πλήκτρο δύο βημάτων ή σταθμός χειριστηρίου με διακοπή έκτακτης ανάγκης.

g.Πλάξη προστασίας IP54 IP55

h.Χρόνος λειτουργίας: τουλάχιστον 500.000 φορές


Πρότυπα σχεδιασμού

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2


ΠΡΟΔΙΑΓΡΑΦΕΣ

Μοντέλο

Σηκώνοντας βάρη

Ανύψωση ταχύτητας

Τρέχουσα ταχύτητα

Ανυψωτική μηχανή

Τρέξιμο κινητήρα

Βάρος

t

m / λεπτό

m / λεπτό

Μοντέλο

Ισχύς kW

Μοντέλο

Ισχύς kW

kg

CD 1T-12M

1

8

20

ZD22-4

1.5

ZDY11-4

0,2

172

CD 3T-12M

3

8

20

ZD41-4

7.5

ZDY12-4

0.8

597

CD 5Τ-12Μ

5

8

20

ZD41-4

7.5

ZDY21-4

0.8

597

CD 10Τ-12Μ

10

7

20

ZD51-4

13

ZDY21-4

0.8

1100

CD12T-12Μ

12

3.5

18

ZD51-4

13

ZDY21-4

0.8

1200

CD 16T-12M

16

3.5

18

ZD51-4

13

ZDY21-4

0.8

1200

CD 20Τ-12Μ

20

4.2

14

ZD52-4

18.5

ZDY21-4

0.8

1930

CD 32T-12M

32

3

16

ZDx62-6

18.5

ZDY22-4

1.5

2950

Σημείωση: Το ύψος ανύψωσης μπορεί να προσαρμοστεί, π.χ. 6m, 9m, 20m


Μοντέλο

Ανύψωση ύψους

Ανύψωση ταχύτητας

Τρέχουσα ταχύτητα

Ανυψωτική μηχανή

Τρέξιμο κινητήρα

Βάρος

t

m / λεπτό

m / λεπτό

Μοντέλο

Ισχύς kW

Μοντέλο

Ισχύς kW

kg

MD 1Τ-12Μ

1

8 / 0.8

20

ZDS22-4

1,5 / 0,2

ZDY11-4

0,2

199

MD 3Τ-12Μ

3

8 / 0.8

20

ZDS41-4

7.5 / 0.8

ZDY12-4

0.8

654

MD 5Τ-12Μ

5

8 / 0.8

20

ZDS41-4

7.5 / 0.8

ZDY21-4

0.8

654

MD 10Τ-12Μ

10

7 / 0.7

20

ZDS51-4

13 / 1.5

ZDY21-4

0.8

1150

MD 12Τ-12Μ

12

3,5 / 0,35

18

ZDS51-4

13 / 1.5

ZDY21-4

0.8

1280

MD 16Τ-12Μ

16

3,5 / 0,35

18

ZDS51-4

13 / 1.5

ZDY21-4

0.8

1280

MD 20Τ-12Μ

20

4.2 / 0.42

14

ZDS52-4

18.5 / 2.2

ZDY21-4

0.8

1450

MD 32Τ-12Μ

32

3 / 0.3

16

ZDx62-6

18.5 / 2.2

ZDY22-4

1.5

2950

Σημείωση: Το ύψος ανύψωσης μπορεί να προσαρμοστεί, π.χ. 6m, 9m, 20m
