Εσωτερικός γερανός μονής σιδηροτροχιάς για χαμηλό κόστος κατασκευής
- Oct 05, 2017 -

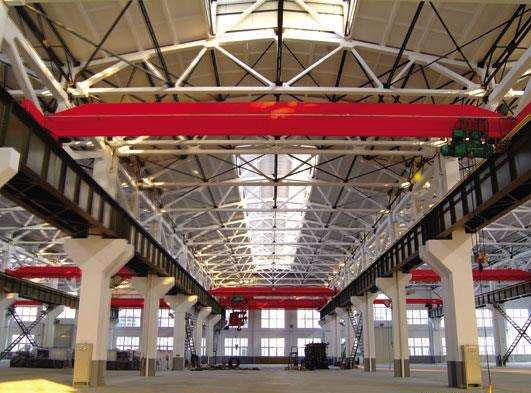

Βασικές πληροφορίες Lowhead Room Single Girder Overhead Crane for Saving Construction Cost.jpg


Ονομασία: Κάτω οριζόντιος γερανός με χαμηλή κεκλιμένη επιφάνεια για την εξοικονόμηση κόστους κατασκευής

Τύπος: Μονάδα γερανού

Span: έως 22,5 μέτρα

Ομάδα εργασιών: A3-A5

Μέθοδος ελέγχου: Κρεμαστή / Ασύρματη

Προστασία ασφαλείας: Ναι

Όρια ταξιδιού: Ναι

Υπηρεσία μετά την πώληση: Ναι

Περίοδος εγγύησης: 12 μήνες

Προσαρμοσμένη σχεδίαση: Διαθέσιμο

Δομή δοκού: Τύπος άκαμπτου κουτιού

Ζωγραφική Χρώμα: ως ζήτηση

Συσκευασία μεταφοράς: Ξύλινο κιβώτιο

Χωρητικότητα: 3-20T

Span: 5-25M

Προέλευση: Χενάν, Κίνα


περιγραφή προϊόντος


Μέρος 1: Περιγραφές

LDP Τύπος χαμηλού ύψους μονής δοκού γερανός είναι ένα είδος ελαφρού εξοπλισμού ανύψωσης με πολύ χαμηλή απόσταση. Ο ηλεκτρικός ανυψωτήρας του μηχανισμού ανύψωσης είναι τοποθετημένος στη μία πλευρά της κύριας δοκού, ώστε να μπορεί να αυξήσει τον χώρο του γάντζου και να μειώσει το κόστος κατασκευής των εγκαταστάσεων χάλυβα. Με τα πλεονεκτήματα της ομαλής κίνησης, της στενής δομής, της υψηλής ακαμψίας, της ασφάλειας και της αξιοπιστίας και των καλών επιδόσεων, χρησιμοποιείται ευρέως στην περίπτωση που το ύψος ανοίγματος του συνεργείου είναι πολύ χαμηλό ή ο πελάτης θέλει να μεγιστοποιήσει το ύψος ανύψωσης.

Μέρος 2: Λεπτομερείς ρυθμίσεις

Μηχανικά χαρακτηριστικά
- Ο γερανός τύπου LDP αποτελείται κυρίως από κύριο δοκό, διασταυρούμενη δοκό, καμπίνα, ηλεκτρικά εξαρτήματα και μηχανισμό ανύψωσης (ηλεκτρικός ανυψωτήρας, αλυσοπρίονα)
-Η κύρια δοκός μπορεί να είναι σε μορφή άκαμπτου τύπου κουτιού
-Φυσική εκτόξευση Sa2.5 για πλήρη δοκό μετά τη συγκόλληση, απελευθέρωση τάσης
-Χρώμα εποξειδικού ψευδαργύρου υψηλής ποιότητας, 2x2 με 140 μ
-10,9 τάξη στερέωσης υψηλής τάσης μεταξύ των δοκών και των ποδιών
-Οδηγούμενο σύστημα κινητήρα ή παραδοσιακό σύστημα οδήγησης LD
-Με μικρή κίνηση, αποτελεσματικό φρενάρισμα, μεγάλη διάρκεια ζωής

Ηλεκτρικά χαρακτηριστικά
- Τροφοδοτικό αγωγού
-Όλες οι κινήσεις ανυψωτικών και γερανών είναι ανεξάρτητες και μπορούν να εκτελούνται ταυτόχρονα.
- Οι πίνακες ελέγχου είναι IP54
-Τα εξαρτήματα είναι τοποθετημένα κατά τρόπο φιλικό προς τη συντήρηση και η συνολική διάταξη παρέχει καλή προστασία
-Τα καλώδια των φετών είναι αναρτημένα σε σέλες καλωδίων, στερεωμένα σε καλωδιακά καροτσάκια, που εκτελούνται σε γαλβανισμένη γραμμή C.

Προστατευτικά χαρακτηριστικά
- Διακόπτης υπερφόρτωσης, Διακόπτης ορίου (Ανύψωση και Ταξιδεύοντας), Διακόπτης προστασίας, Ρυθμιστικό, Σιδερόπετρο, Προστατευτικό κάλυμμα, Πλάκα προφυλακτήρα ράβδων διαύλου, Συσκευή κατά της σύγκρουσης, Κύριος διακόπτης απομόνωσης, Σύστημα έκτακτης ανάγκης,


Μέρος 3: Σκίτσο και τεχνικά δεδομένα (Πάρτε ένα παράδειγμα γερανού 3T)


χωρητικότητα εύρος (m) (G) ολικό βάρος Rmax (kN) Rmin (kN) H1 (mm) Η2 (mm) W (mm) Β (mm) E (mm) L1 (mm) L2 (mm)
3 7.5 2.705 20.1 5.39 1065 -130 2500 3000 965 1413 1496
8 2.767 20,48 5.51
8.5 2.845 20.87 5.68
9 2.907 21.2 5.81
9.5 2.969 21.51 5.94
10 3.03 21.8 6.08
10.5 3.108 22.12 6.25
11 3.172 22.4 6.4
11.5 3,519 23.38 7.24 1130 -65 1000
12 3,591 23.65 7.4
12.5 3.686 23,98 7.63
13 3.759 24.25 7.8
13.5 3.835 24.51 7.98
14 3.907 24,76 8.15
14.5 4.278 25.51 8.81 1180 -15 3000 3500 1280
15 4.357 25.76 8.99
15.5 4.437 26.02 9.19
16 4.513 26.27 9.37 1230 35 3500 4000 1545
16.5 4.612 26.56 9.61
17 4.689 26.8 9.79
17.5 5.066 28.05 10.98
18 5.145 28.29 11.17
18.5 5.255 28.61 11.44
19 5.337 28.85 11.64
19.5 5.422 29.02 11.84
20 6.312 31.37 14.05 1300 105 1570
20.5 6.441 31.72 14.37
21 6.543 32.01 14.62
21.5 6.642 32.09 14.87
22 6.747 32.58 15.13
22.5 6.877 32.93 15.45

Υπόγειος γερανός χαμηλού ύψους LDP
Χωρητικότητα (t) 1t 2t 3t 5t 10t
Span (m) 7.5m ~ 22.5m, ή άλλο ειδικό άνοιγμα
Ύψος ανύψωσης (m) 6m, 9m, 12m ή άλλο ύψος specail
Ταχύτητα ανύψωσης (m / min) 8 ή 8 / 0.8 8 ή 8 / 0.8 8 ή 8 / 0.8 8 ή 8 / 0.8 7 ή 7
Ταχύτητα τρόλεϊ (m / min) 20 20 20 20 20
Ταχύτητα γέφυρας (m / min) 30 30 30 30 30
Καθήκον εργασίας A4 A4 A4 A4 A4
Παροχή ηλεκτρικού ρεύματος 380V, 50Hz ή άλλο
