Τύπος YZS 75/20 ~ 160 / 40t Γερανογέφυρας γεφυρών τεσσάρων δοκών για εργοστάσιο χάλυβα
- Mar 30, 2018 -

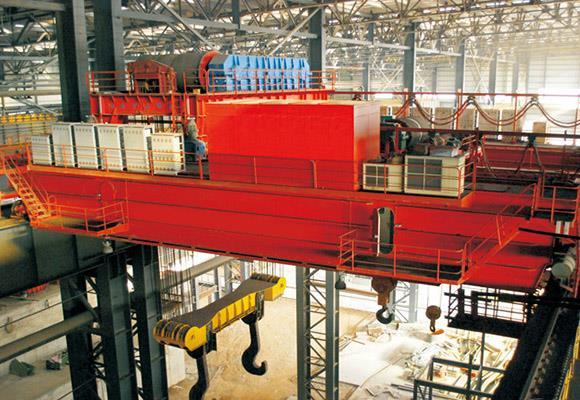

Βασικές πληροφορίες four-girder-casting-crane39247206808.jpg


Όνομα: Γέφυρα χύτευσης τεσσάρων ακτίνων / Γερανογέφυρας

Μοντέλο ΝΟ .: YZS

Τύπος: Μεταλλουργική

Ανυψωτική ικανότητα: 75/20 ~ 160 / 40t

Ύψος ανύψωσης: 20-22 μέτρα

Span: 16-22μ

Βαθμοί εργασίας: A6 / A7 / A8

Προστασία υπερφόρτωσης: Περιλαμβάνεται

Περιορισμένες εναλλαγές: Συμπεριλαμβάνεται

Στυλ ελέγχου: Καμπίνα / Τηλεχειριστήριο / Ασύρματο χειριστήριο

Περίοδος εγγύησης: 12 μήνες

Πηγή ενέργειας: Ηλεκτρική

Συσκευασία μεταφοράς: Ξύλινη θήκη, Γυμνό

Προδιαγραφή: Πρότυπο ISO / FEM

Προέλευση: Xinxiang, Κίνα

περιγραφή προϊόντος


Ο γερανός γέφυρας γεφυρών αποτελείται κυρίως από γέφυρα, καβούρια, συνδέοντας οπισθέλκουσα, μηχανισμό τρόλεϊ και ηλεκτρικό τμήμα. Το κύριο άγκιστρο χρησιμοποιεί τη διασταύρωση σύνδεσης σταθερού διαστήματος καθώς η διάταξη χειρισμού φορτίου προς ανύψωση της χύτρας χάλυβα και το βοηθητικό άγκιστρο λειτουργεί συναρτησιακά με το κύριο άγκιστρο για την πραγματοποίηση της έκχυσης λιωμένης σκωρίας χάλυβα και άλλων βοηθητικών ανυψωτικών μηχανισμών.

Ο μηχανισμός κίνησης του καροτσιού και ο κύριος ηλεκτρικός εξοπλισμός τοποθετούνται στη δοκό. Ο ηλεκτρικός πίνακας του δομοστοιχείου χρησιμοποιεί υδραυλικό μαλλί για θερμομόνωση και έχει εσωτερικό ψυγείο αέρα. Για τη μείωση της θερμικής ακτινοβολίας των τετηγμένων χαλύβων σε μεταλλικά δομικά μέλη, τοποθετείται ένα θερμικό διάφραγμα κατά μήκος της κατεύθυνσης της κλίμακας στο κάτω μέρος της δοκού.

Χαρακτηριστικά ασφαλείας για γερανογέφυρα τύπου YZS


1. Συσκευή προστασίας από υπερφόρτωση
2. Υψηλής ποιότητας υψηλής ποιότητας ρυθμιστικό υλικό πολυουρεθάνης
3. Διακόπτης ορίου μετακίνησης γερανού
4. Χαμηλότερη λειτουργία προστασίας τάσης
5. Σύστημα έκτακτης ανάγκης
6. Συσκευή ορίου ύψους ανύψωσης


Μέρη του γερανού υπεράνω χύτευσης


1.Main Girder

Περιέχει κιβώτιο δοκών, πλατφόρμα, παντογράφο και τροχόσπιτο. Εφαρμόζει ανατίναξη και ζωγραφική υψηλής ποιότητας, καλά επιλεγμένη χαλύβδινη πλάκα, προηγμένη τεχνολογία συγκόλλησης και εξοπλισμό.


2.Trolley
Αποτελείται από κινητήρα, μειωτήρα, φρένο, πλαίσιο τροχαλίας, τύμπανο, άγκιστρο, τροχαλία κλπ. Το καρότσι περιλαμβάνει μηχανισμό ανύψωσης και μηχανισμό διασταύρωσης. Το καρότσι είναι αυστηρά σχεδιασμένο σύμφωνα με την εφαρμογή και το περιβάλλον εργασίας.

3.End Beam
Λειτουργεί ως μακρύς μηχανισμός κίνησης και συνδυάζεται με δέσμη, τροχό, μοτέρ, μειωτήρα, φρένο και άλλα μέρη. Η χαλύβδινη πλάκα υιοθετεί ανατινάξεις, υψηλής ποιότητας βαφή και υλικό. Η ακτίνα ακρόασης βρίσκεται σε δοκούς εδράνων.

4. Ηλεκτρικά εξαρτήματα
Επιλέγουμε ηλεκτρικά εξαρτήματα υψηλής ποιότητας με κάλυμμα βροχής. Η τροφοδοσία ρεύματος είναι η ράβδος αγωγών. Θα μπορούσαμε να προσφέρουμε την κορυφαία μάρκα ηλεκτρικών εξαρτημάτων, όπως: Siemens.


Παρουσίαση εργαστηρίου


75 / 20t-160/40 Τύπος γερανού γεφυρών τεσσάρων δοκών τύπου YZ
Ανυψωτική ικανότητα Κύριο χέρι t 75 100 140 160
Δεύτερη χειροκίνητη κάρτα 20 30 40 40
Εργατική τάξη
A6 A6 Α7 A6
Σπιθαμή m 22 (18.6) 16 18 22
Ύψος ανύψωσης Κύριο χέρι m 20 18 20 20
Δεύτερη χειροκίνητη κάρτα 22 19 22 22
Ταχύτητα άρση Κύριο χέρι m / λεπτό 12.99 (8.41) 7.54 6.13 6.24
Δεύτερη χειροκίνητη κάρτα 21.16 (18.58) 8.93 9.54 9.59
τραβώντας Κύριο χέρι 41.9 35.08 34.5 36,52
Δεύτερη χειροκίνητη κάρτα 44.18 42.44 39 38.5
καροτσάκι 115 (76,7) 76.99 77.3 86.17
Βάρος Κύριο χέρι
60 (58) 66 79.4 79,95
Δεύτερη χειροκίνητη κάρτα
8.4 10.25 15.97 15.55
Συνολικό βάρος
176 173 213 236
Μέγιστο φορτίο τροχού kn 500 (460) 520 530 365
Συνιστάται χαλύβδινη τροχιά
QU120 QU120 QU120 QU120
Πηγή ενέργειας
Τριφασική AC 380 V 50 Hz Τριφασική AC 380 V 50 Hz Τριφασική AC 380 V 50 Hz Τριφασική AC 380 V 50 Hz


Συνθήκη εργασίας


1. Θερμοκρασία λειτουργίας: -10 ~ + 60 ° C,
2. Η σχετική υγρασία δεν υπερβαίνει το 50% όταν η θερμοκρασία είναι + 40 ° C.
3. Τάξη εργασίας: A6 / A7
4. Πηγή ενέργειας: 3ph, 380V, 50HZ ή σύμφωνα με την απαίτηση του πελάτη.

Υπηρεσία εξυπηρέτησης μετά την πώληση


1. Εγγύηση ενός έτους για ολόκληρα μηχανήματα από τη λειτουργία του γερανού
2. Παροχή δωρεάν ανταλλακτικών
3. Χαμηλή χρέωση για συνέχιση της συντήρησης όταν λήξει η εγγύηση
4. Αποκλειστική υποστήριξη μηχανικού ανά πάσα στιγμή
5. Μπορούμε να παρέχουμε δωρεάν εκπαίδευση στους τελικούς χρήστες


Ανυπομονούμε να λάβουμε την ερώτησή σας με τις παρακάτω λεπτομέρειες:


1. Ανυψωτική ικανότητα
2. Span (σιδηροδρομικό κέντρο προς κέντρο)
3. Το απαιτούμενο ύψος ανύψωσης (από το άγκιστρο στο έδαφος)
4. Κυκλοφοριακό μήκος γερανού
5. Τι θα αρθεί από τον γερανό
6. Η ταχύτητα κίνησης του γερανού και του ανυψωτήρα (m / min)
7. Το μήκος της σιδηροτροχιάς και το ύψος.
8. Μονή ταχύτητα ή διπλή ταχύτητα για ανύψωση και μετακίνηση;
9. Έλεγχος καμπίνας οδηγού ή έλεγχος με κρεμαστό κόσμημα;
10. Πόσες ώρες εργασίας ανά ημέρα;
11. Πηγή ισχύος: 380v, 50Hz, 3phase ή άλλα;
