Χωρητικότητα μέχρι 16 τόνων γερανού μονής δοκού

- May 03, 2018 -

Βασικές πληροφορίες

Όνομα: Χωρητικότητα έως 16 τόνων γερανού μονής δοκού

Μοντέλο ΝΟ .: LD

Ύψος ανύψωσης: έως 20 μέτρα

Ομάδα εργασιών: A3-A5

Μέθοδος ελέγχου: Κρεμαστή / Ασύρματη

Εφαρμογή: Χρήση Κατασκευών, Χρήση Εργαστηρίου, Χρήση Ορυκτών Περιοχών

Τύπος σφεντόνας: Σκοινί καλωδίων

Πηγή ενέργειας: Ηλεκτρική

Τύπος μετακίνησης: Τροχός

Εγκατάσταση: Συναρμολογημένη

Πύργος Τύπος γερανού: Υπεραστικά γερανού

Συσκευασία μεταφοράς: Ξύλινο κιβώτιο

Προδιαγραφές: Χωρητικότητα: 2-10T, Span: 5-30M

Προέλευση: Χενάν, Κίνα

περιγραφή προϊόντος

Μέρος 1: Περιγραφή

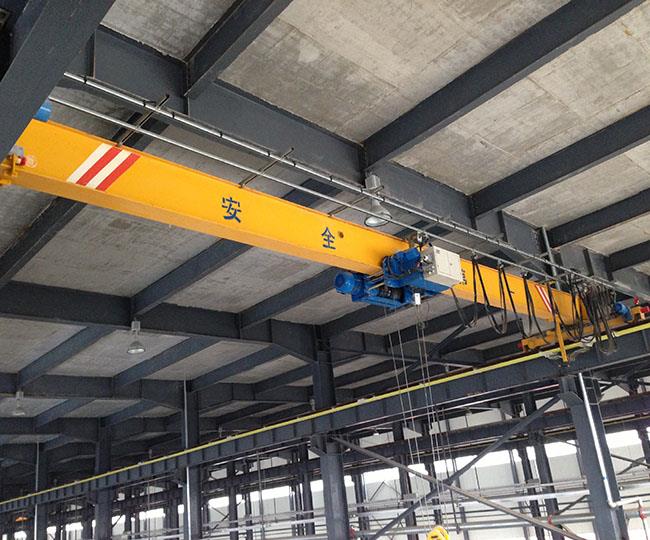

Οι υπερυψωμένοι γερανοί μονής δοκού τύπου LD τυπικά αποτελούνται από μία κατασκευή δοκού. Αυτά μπορούν να κατασκευαστούν με χαλύβδινα δοκάρια ή με περισσότερο άκαμπτο τύπο δοκού δοκού συγκόλλησης. Οι γερανοί μονής δοκού είναι πιο χαρακτηριστικοί όταν ανυψώνουν χωρητικότητα μικρότερη από 20T. LD Single Girder Οι υπερυψωμένοι γερανοί χρησιμοποιούνται ευρέως στον βιομηχανικό μας τομέα. Εφαρμόζεται σε χαλυβουργεία, Υδροηλεκτρικά, Αποθήκες, Εργαστήρια, Γραμμή Παραγωγής, Συντήρηση Καταστημάτων, Μεταφορά Υλικών, Εξοπλισμός Συναρμολόγησης Κατάστημα κλπ. Διαθέτουμε Ολοκληρωμένο τυποποιημένο εξοπλισμό και ευρύ φάσμα αξεσουάρ για να ικανοποιήσει μεμονωμένες απαιτήσεις.

Μέρος 2: Λεπτομερής διαμόρφωση:

1- Μηχανισμός ανύψωσης
- Μονοπολικός ανυψωτήρας συρματόσχοινου ή ανυψωτήρας αλυσίδας ως προαιρετικός εξοπλισμός: - ταχύτητα ανάφλεξης: μονή ή διπλή όπως απαιτείται
- Ταχύτητα τρόλεϊ: Μονή ή Διπλή ή Βαθμό μικρότερη όπως απαιτείται
- Υψηλή απόδοση με τις πιο οικονομικές τιμές

2-Τέλη Carriages
-απορρόφησης τύπου συγκολλημένου τύπου κουτιού
- Σχεδιασμός Module
- κινητήρα κλωβού σκίουρων κώνου ή κινητήρα μαλακής εκκίνησης ως προαιρετική επιλογή
- Ταχύτητα ταξιδιού: Απλή ή Διπλή ή Βαθμό λιγότερο όπως απαιτείται

3-Κύρια δοκό
- Στερεό συγκολλημένο κουτί Κιβώτιο ή εύκαμπτο κοίλο τμήμα χάλυβα
- Σχεδιασμός Module
- Κατασκευασμένο από χάλυβα Q235 ή Q345
- Σχεδιασμένη απόκλιση ≤1 / 750 του εύρους

4-Έλεγχος
-εξαρτώμενο ανεξάρτητο έλεγχο ελέγχου κατά μήκος της γραμμής C
-ή ασύρματο χειριστήριο ως επιλογή
-ή χειριστήριο καμπίνας ως επιλογή

5-ηλεκτρικό τμήμα
- Τροφοδοσία αγωγού (ως επιλογή)
-Οι πίνακες ελέγχου είναι IP54 ή IP44 ανάλογα με το περιβάλλον εργασίας.
-Τα εξαρτήματα είναι τοποθετημένα κατά τρόπο φιλικό προς τη συντήρηση και η συνολική διάταξη παρέχει καλή προστασία
-Τα καλώδια των φετών είναι αναρτημένα σε σέλες καλωδίων, στερεωμένα σε καλωδιακά καροτσάκια, που εκτελούνται σε γαλβανισμένη γραμμή C.
- Κύριο ηλεκτρικό μέρος στη μάρκα Schneider ή στη Siemens

6-Ζωγραφική
- προστασία από τη διάβρωση μέσω της αφαίρεσης της σκουριάς με μηχανική εκτόξευση SA 2.5
-Πρώτη στρώση εποξειδικής επικάλυψης 30 μικρών
- Δεύτερη στρώση εποξειδικής επικάλυψης 30 μικρών
- Τρίτο στρώμα επικάλυψης πολυουρεθάνης 40 μικρών
Πάχος μέσου: περίπου 100 μικρά
-Color: κίτρινο ή πορτοκαλί σύμφωνα με τις απαιτήσεις

Προστασία 7-Ασφαλείας
- Διακόπτης έκτακτης ανάγκης
-περατώστε την προστασία
-προστατευτική εστία
- προστασία από διασταύρωση και μεγάλη απόσταση ταξιδιού
-προστατευτική προστασία ταξιδιού
- Προστασία υπερθέρμανσης του κινητήρα

Μέρος 3: Σκίτσο & Τεχνικά Δεδομένα

Χωρητικότητα (t)	εύρος (m)	συνολικό βάρος (G)	μέγιστο φορτίο τροχού (kN)	min φορτίο τροχού (kN)	H1	Η2	H3	W	σι	C1	C2
1	7.5	1.67	8.9	3.9	490	910	550	2000	2500	796	1274
	8	1.72	9.1	4.0
	8.5	1.77	9.2	4.1
	9	1.81	9.4	4.3
	9.5	1.86	9.5	4.4
	10	1.91	9.7	4.5
	10.5	1.96	9.8	4.6
	11	1.95	9.8	4.6
	11.5	2.00	10,0	4.7
	12	2.05	10.1	4.8
	12.5	2.09	10.2	4.9
	13	2.14	10.4	5.0
	13.5	2.19	10.5	5.2
	14	2.24	10.6	5.3
	14.5	2.43	11.1	5.8		955	595	2500	3000
	15	2.48	11.3	5.9
	15.5	2.53	11.4	6.0
	16	2,58	11.5	6.1
	16.5	2.63	11.7	6.3
	17	2.66	11.7	6.3
	17.5	2.85	12.2	6.8	530	970	650
	18	2.90	12.4	6.9
	18.5	2.96	12.5	7.1
	19	3.01	12.7	7.2
	19.5	3.02	12.7	7.2
	20	3.20	13.1	7.7	580		700	3000	3500
	20.5	3.26	13.3	7.8
	21	3.32	13.4	8.0
	21.5	3.37	13.6	8.1
	22	3.43	13.7	8.2
	22.5	3.49	13.9	8.4
	23	4.07	15.3	9.8	660	990	800	3500	4000
	23.5	4.13	15.5	10,0
	24	4.20	15.7	10.2
	24.5	4.26	15.8	10.3
	25	4.32	16.0	10.5
	25.5	4.39	16.2	10.6
	26	5.35	18.6	13.0	745	1010	900	4000	4500
	26.5	5.43	18.8	13.2
	27	5.52	19.0	13.5
	27.5	5.60	19.2	13.7
	28	5.68	19.4	13.9
	28.5	5.76	19.6	14.1
Χωρητικότητα (t)	εύρος (m)	συνολικό βάρος (G)	μέγιστο φορτίο τροχού (kN)	min φορτίο τροχού (kN)	H1	Η2	H3	W	σι	C1	C2
2	7.5	1.79	13.8	4.1	490	1080	550	2000	2500	871	1274
	8	1.84	14.0	4.2
	8.5	1.88	14.1	4.3
	9	1.93	14.3	4.4
	9.5	1.98	14.5	4.5
	10	2.03	14.7	4.6
	10.5	2.07	14.8	4.7
	11	2.12	15.0	4.8
	11.5	2.25	15.4	5.1		1125	595
	12	2.30	15.5	5.3
	12.5	2.35	15.7	5.4
	13	2.40	15.8	5.5
	13.5	2.45	16.0	5.6
	14	2.50	16.1	5.8
	14.5	2.62	16.5	6.1	580	1140	700	2500	3000
	15	2.68	16.6	6.2
	15.5	2.74	16.8	6.3
	16	2.79	17.0	6.5
	16.5	2.85	17.1	6.6
	17	2.91	17.3	6.8
	17.5	3.23	18.1	7.6	660	1160	800
	18	3.30	18.3	7.7
	18.5	3.36	18.5	7.9
	19	3.42	18.6	8.0
	19.5	3.49	18.8	8.2
	20	4.09	20.3	9.7	785	1135	900	3000	3500
	20.5	4.17	20.5	9.9
	21	4.24	20.7	10.1
	21.5	4.32	20.9	10.3
	22	4.40	21.1	10.5
	22.5	4.47	21.3	10.7
	23	5.31	23.4	12.7	820	1200	1000	3500	4000
	23.5	5.40	23.7	13.0
	24	5.49	23.9	13.2
	24.5	5.57	24.1	13.4
	25	5.66	24.3	13.6
	25.5	5.75	24.6	13.8
	26	6.40	26.2	15.5	875	1250	1100	4000	4500
	26.5	6.50	26.5	15.7
	27	6.60	26.7	16.0
	27.5	6.69	27.0	16.2
	28	6.79	27.2	16.4
	28.5	6.89	27.5	16.7
Χωρητικότητα (t)	εύρος (m)	συνολικό βάρος (G)	μέγιστο φορτίο τροχού (kN)	min φορτίο τροχού (kN)	H1	Η2	H3	W	σι	C1	C2
3	7.5	1.93	18.9	4.2	530	1255	650	2000	2500	818.5	1291
	8	1.98	19.1	4.3
	8.5	2.03	19.4	4.4
	9	2.09	19.6	4.5
	9.5	2.14	19.8	4.7
	10	2.20	20,0	4.8
	10.5	2.25	20.2	4.9
	11	2.31	20.4	5.0
	11.5	2.41	20.7	5.3	580		700
	12	2.47	20.9	5.4
	12.5	2.53	21.1	5.6
	13	2,59	21.3	5.7
	13.5	2.64	21.5	5.9
	14	2.70	21.7	6.0
	14.5	3.02	22.5	6.8	660	1275	800	2500	3000
	15	3.08	22.7	6.9
	15.5	3.14	22.9	7.1
	16	3.21	23.1	7.2
	16.5	3.27	23.2	7.4
	17	3.34	23.4	7.6
	17.5	3.84	24.7	8.8	745	1290	900
	18	3.91	24.9	9,0
	18.5	3.99	25.1	9.2
	19	4.06	25.3	9.4
	19.5	4.14	25.5	9.6
	20	4.92	27.5	11.5	820	1315	1100	3000	3500
	20.5	5.01	27.7	11.7
	21	5.09	28.0	11.9
	21.5	5.18	28.2	12.2
	22	5.27	28.4	12.4
	22.5	5.36	28.7	12.6
	23	5.71	29.6	13.5	875	1360		3500	4000
	23.5	5.80	29.8	13.7
	24	5.89	30.0	13.9
	24.5	5.99	30.3	14.2
	25	6.08	30.5	14.4
	25.5	6.17	30.8	14.6
	26	7.97	35.3	19.1	925	1660	1200	4000	4500
	26.5	8.09	35.6	19.4
	27	8.22	35.9	19.7
	27.5	8.34	36.2	20,0
	28	8.46	36.6	20.3
	28.5	8.59	36.9	20.7
Χωρητικότητα (t)	εύρος (m)	συνολικό βάρος (G)	μέγιστο φορτίο τροχού (kN)	min φορτίο τροχού (kN)	H1	Η2	H3	W	σι	C1	C2
5	7.5	2.20	28.7	4.6	580	1460	720	2000	2500	841,5	1310
	8	2.27	29.0	4.7
	8.5	2.33	29.3	4.9
	9	2.40	29.7	5.0
	9.5	2.46	30.0	5.2
	10	2.53	30.2	5.3
	10.5	2,59	30.5	5.5
	11	2.66	30.8	5.6
	11.5	2.91	31.5	6.3	660		800
	12	2.98	31.8	6.4
	12.5	3.05	32.0	6.6
	13	3.12	32.3	6.8
	13.5	3.20	32.5	6.9
	14	3.27	32.8	7.1
	14.5	3.52	33.5	7.7	745	1540	900	2500	3000
	15	3.60	33.7	7.9
	15.5	3.68	33.9	8.1
	16	3.75	34.2	8.3
	16.5	3.83	34.4	8.5
	17	3.90	34.6	8.7
	17.5	4.41	35.9	9.9	820	1500	1000
	18	4.50	36.2	10.2
	18.5	4.59	36.5	10.4
	19	4.68	36.7	10.6
	19.5	4.76	37.0	10.8
	20	5.23	38.2	12.0	875	1545	1100	3000	3500
	20.5	5.33	38.4	12.2
	21	5.42	38.7	12.4
	21.5	5.51	38.9	12.7
	22	5.60	39.2	12.9
	22.5	5.70	39.5	13.1
	23	7.08	42.9	16.6	925	1595	1200	3500	4000
	23.5	7.20	43.2	16.9
	24	7.32	43.6	17.2
	24.5	7.43	43.9	17.4
	25	7.55	44.2	17.7
	25.5	7.67	44.5	18.0
	26	9.01	47.9	21.4	1015	1670	1300	4000	4500
	26.5	9.16	48.3	21.7
	27	9.30	48.6	22.1
	27.5	9.44	49.0	22.5
	28	9.58	49.4	22.8
	28.5	9.72	49.7	23.2
Χωρητικότητα (t)	εύρος (m)	συνολικό βάρος (G)	μέγιστο φορτίο τροχού (kN)	min φορτίο τροχού (kN)	H1	Η2	H3	W	σι	C1	C2
10	7.5	3.26	51.3	6.1	720	1850	900	2000	2500	1293	1893
	8	3.34	52.1	6.3
	8.5	3.43	52.9	6.5
	9	3.51	53.5	6.6
	9.5	3.59	54.2	6.8
	10	3.67	54.8	7.0
	10.5	3.76	55.3	7.2
	11	3.84	55.8	7.3
	11.5	4.05	56.6	7.9	820	1850	1000
	12	4.14	57.1	8.1
	12.5	4.22	57.6	8.3
	13	4.31	58.0	8.5
	13.5	4.40	58.4	8.7
	14	4.49	58.8	8.9
	14.5	4.80	59.8	9.6	875	1900	1100	2500	3000
	15	4.89	60.2	9.8
	15.5	4.98	60.6	10.1
	16	5.07	60.9	10.3
	16.5	5.17	61.3	10.5
	17	5.26	61.7	10.7
	17.5	5.53	62.5	11.4		1940	1140
	18	5.63	62.8	11.6
	18.5	5.73	63.2	11.9
	19	5.83	63.5	12.1
	19.5	5.92	63.9	12.3
	20	6.89	66.4	14.8	925	2000	1250	3000	3500
	20.5	7.01	66.8	15.0
	21	7.12	67.1	15.3
	21.5	7.24	67.5	15.6
	22	7.36	67.9	15.9
	22.5	7.48	68.2	16.2
	23	8.96	72	19.9	1100	1920	1350	3500	4000
	23.5	9.11	72.5	20.3
	24	9.26	72.9	20.6
	24.5	9.41	73.3	21.0
	25	9.56	73.8	21.4
	25.5	9.71	74.2	21.7
	26	13.09	82.7	30.2	1200		1450	4000	4700
	26.5	13.29	83.3	30.7
	27	13.48	83.8	31.2
	27.5	13.67	84.3	31.6
	28	13.86	84.8	32.1
	28.5	14.05	85.4	32.6
Χωρητικότητα (t)	εύρος (m)	συνολικό βάρος (G)	μέγιστο φορτίο τροχού (kN)	min φορτίο τροχού (kN)	H1	Η2	H3	W	σι	C1	C2
16	7.5	3.64	77.2	7.0	820	2480	1000	2000	2500	1293	1893
	8	3.74	78.3	7.2
	8.5	3.84	79.4	7.4
	9	3.94	80.4	7.6
	9.5	4.04	81.3	7.9
	10	4.14	82.1	8.1
	10.5	4.24	82.9	8.3
	11	4.34	83,6	8.5
	11.5	4.55	84.6	9,0	875	2525	1100
	12	4.66	85.2	9.3
	12.5	4.76	85.9	9.5
	13	4.87	86.5	9.8
	13.5	4.97	87.1	10,0
	14	5.08	87,6	10.3
	14.5	5.93	90,0	12.4	975		1200	2500	3000
	15	6.06	90.6	12.7
	15.5	6.18	91,1	13.0
	16	6.31	91.7	13.3
	16.5	6.43	92.2	13.6
	17	6.56	92.7	13.9
	17.5	7.19	94.5	15.5	1075		1300
	18	7.33	95.0	15.8
	18.5	7.47	95.5	16.1
	19	7.61	96.0	16.5
	19.5	7.75	96.5	16.8
	20	8.56	98.7	18.9	1130	2570	1400	3000	3500
	20.5	8.72	99.2	19.2
	21	8.87	99,7	19.6
	21.5	9.03	100.2	20,0
	22	9.18	100.8	20.4
	22.5	9.34	101.3	20.8
	23	12.41	109,0	28.4	1280		1550	3500	4000
	23.5	12.61	109.6	28.9
	24	12.81	110.2	29.4
	24.5	13.02	110.9	30.0
	25	13.22	111.5	30.5
	25.5	13.43	112,0	31.0
	26	14.34	114.4	33.2	1300	2600	1600	4000	4700
	26.5	14.55	115,0	33.8
	27	14.77	115.6	34.3
	27.5	14.98	116.3	34.8
	28	15.20	116.9	35.4
	28.5	15.42	117.5	35.9
Χωρητικότητα (t)	εύρος (m)	συνολικό βάρος (G)	μέγιστο φορτίο τροχού (kN)	min φορτίο τροχού (kN)	H1	Η2	H3	W	σι	C1	C2
20	7.5	5.45	97.9	10.2	900	2450	1050	2000	2700	1394	1933
	8	5.58	99.5	10.5
	8.5	5.70	101,0	10.7
	9	5.83	102.3	11.0
	9.5	5.96	103.5	11.3
	10	6.09	104.6	11.6
	10.5	6.22	105.7	11.8
	11	6.35	106.6	12.1
	11.5	6.99	108.8	13.7	970	2480	1150
	12	7.15	109.8	14.0
	12.5	7.30	110.7	14.4
	13	7.45	111.5	14.7
	13.5	7.60	112.3	15.1
	14	7.76	113.1	15.5
	14.5	8.67	115.8	17.7	1050	2530	1280	2500	3200
	15	8.85	116.6	18.1
	15.5	9.02	117.3	18.6
	16	9.20	118.1	19.0
	16.5	9.37	118.8	19.4
	17	9.55	119,5	19.8
	17.5	10.50	122.2	22.2	1130	2560	1390
	18	10.70	122.9	22.7
	18.5	10.89	123,6	23.1
	19	11.09	124.3	23.6
	19.5	11.28	125.0	24.1
	20	12.02	127.0	25.9	1200	2600	1500	3000	3700
	20.5	12.23	127.7	26.4
	21	12.44	128.4	26.9
	21.5	12.64	129,1	27.4
	22	12.85	129.8	27.9
	22.5	12.96	130,5	28.5
	23	13.88	132.7	30.5	1300		1600	3500	4200
	23.5	14.10	133.4	31.0
	24	14.31	134,0	31.6
	24.5	14.52	134.78	32.1
	25	14.74	135,4	32.6
	25.5	14.96	135,6	33.1
