Μεταφορικός ιμάντας σωλήνα
Μεταφορικός ιμάντας με ταινιόδρομο Περιγραφή Ως μεταφορικό μέσο φιλικό προς το περιβάλλον, ο κυλινδρικός μεταφορικός ιμάντας χρησιμοποιείται κυρίως για τη μεταφορά άνθρακα, ανθρακωρυχείων, οπτάνθρακα, υλικών ανάμειξης, πυροσυσσωμάτωσης, ορυκτής σκόνης, οπτάνθρακα πετρελαίου, ασβεστόλιθου, , ...

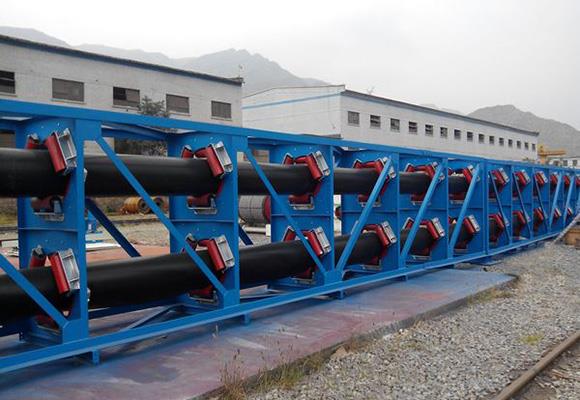

Μεταφορικός ιμάντας σωλήνα
Περιγραφή
Ως μεταφορικό εξοπλισμό φιλικό προς το περιβάλλον, ο μεταφορικός ιμάντας κυκλικού σωλήνα χρησιμοποιείται κυρίως για τη μεταφορά άνθρακα, ανθρακωρυχείων, οπτάνθρακα, υλικών ανάμειξης, πυροσυσσωματωμένου μετάλλου, ορυκτής σκόνης, οπτάνθρακα πετρελαίου, ασβεστόλιθου, συσσωματωμάτων αμμοχάλικου, ιλύος ακετυλενίου, σκόνη υγρασίας, χημικό λίπασμα, αλάτι, απορρίμματα χαρτιού, γύψο φωσφόρου, σκωρία θείου-σιδήρου και όλα τα είδη χύδην υλικών. Ο μεταφορέας ταινιών κυκλικού σωλήνα έχει την ίδια αρχή λειτουργίας με τον συνηθισμένο μεταφορέα ιμάντα. δηλαδή να κάνουν χρήση της τριβής για να μετακινήσουν τον μεταφορικό ιμάντα και τα υλικά του. Το μεγαλύτερο μέρος των εξαρτημάτων μπορεί να χρησιμοποιηθεί συνήθως με τον συνηθισμένο μεταφορικό ιμάντα, ωστόσο η διαφορά είναι ότι ο μεταφορικός ιμάντας πρέπει να τυλίγεται στο κυκλικό σχήμα του σωλήνα.
Αρχή και δομή του μεταφορέα ζώνης κυκλικού σωλήνα:
1. Κοινή θύρα εκκένωσης
2. Θύρα φόρτισης
3. Τμήμα μετάβασης των παραληπτών υλικών
4. Ειδική σωληνωτή ταινία
5. Τμήμα μετάβασης των υλικών εκφόρτωσης
6. Κύλινδρος μετάδοσης
Όταν ο μεταφορικός ιμάντας έχει λάβει τα υλικά από το τμήμα μετάβασης στην ουρά του, ο μεταφορικός ιμάντας θα τυλιχτεί βαθμιαία στο κυκλικό σχήμα του σωλήνα, τότε θα εφαρμοστεί η ταινία κυκλικού σωλήνα για τη μεταφορά των υλικών με σφραγισμένο τρόπο, ο μεταφορικός ιμάντας θα ξετυλιχθεί σταδιακά όταν τα υλικά μεταφέρονται στο τμήμα μετάβασης κεφαλής έως ότου εκφορτωθούν τα υλικά.
Χαρακτηριστικά
1. Μπορεί να σφραγίσει και να μεταφέρει τα χύδην υλικά.
2. Μπορεί να τακτοποιήσει τις ρουτίνες μεταφοράς στο διάκενο διαστήματος.
3. Μπορεί να βελτιώσει τη γωνία κλίσης μεταφοράς.
4. Δεν υπάρχει φαινόμενο off-tracking.
5. Μπορεί να μεταφέρει υλικά σε δύο κατευθύνσεις.
Προσδιορισμός
Διάμετρος σωλήνα | Εύρος ζώνης | Ταχύτητα ζώνης (m / s) | |||||||
0,5 | 0,63 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47.7 | 59.6 | 76.3 | 95.4 | 119,3 |
Φ200 | 730 | 42.4 | 53.4 | 67.9 | 84.8 | 106 | 135,7 | 169.6 | 212.1 |
Φ250 | 910 | 66.3 | 83,5 | 106 | 132.5 | 165.7 | 212.1 | 265,1 | 331.3 |
Φ300 | 1100 | 95.4 | 120.2 | 152.7 | 190.9 | 238.6 | 305.4 | 381.7 | 477,1 |
Φ350 | 1280 | 129.9 | 163,7 | 207.8 | 259.8 | 324.7 | 415.6 | 519.5 | 649.4 |
Φ400 | 1460 | 169.6 | 213.8 | 271.4 | 339.3 | 424.1 | 542.9 | 678,6 | 848.2 |
Φ450 | 1640 | 214.7 | 270.5 | 343,5 | 429.4 | 536.8 | 687,1 | 858,8 | 1073.5 |
Φ500 | 1820 | 265,1 | 334 | 424.1 | 530.1 | 662.7 | 848.2 | 1060.3 | 1325.4 |
Φ560 | 2050 | 332,5 | 419 | 532 | 665 | 831.3 | 1064 | 1330 | 1662.5 |
Φ600 | 2190 | 381.7 | 480.9 | 610.7 | 763.4 | 954.3 | 1221.5 | 1526.8 | 1908.5 |
Φ630 | 2300 | 420.8 | 530.2 | 673.3 | 841,7 | 1052.1 | 1346.6 | 1683.3 | 2104.1 |
Φ700 | 2550 | 519.5 | 654.6 | 831.3 | 1039.1 | 1298.9 | 1662.5 | 2078.2 | 2597.7 |
Φ800 | 2900 | 678,6 | 855 | 1085.7 | 1357.2 | 1696.5 | 2171.5 | 2714.3 | 3392.9 |
Φ850 | 3100 | 766.1 | 965.2 | 1225.7 | 1532.1 | 1915.1 | 2451.4 | 3064.2 | 3830.3 |
Διάμετρος σωλήνα (mm) | Εύρος ζώνης | Ταχύτητα ζώνης (m / s) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75.3 | 84.8 | 95.4 | 106 | 118.8 | 133,6 | 150,6 |
Φ150 | 550 | 150,3 | 169.4 | 190.9 | 214.7 | 238.6 | 267.2 | 300,6 | 338.8 |
Φ200 | 730 | 267.2 | 301.1 | 339.3 | 381.7 | 424.1 | 475 | 534.4 | 602.2 |
Φ250 | 910 | 417.5 | 470,5 | 530.1 | 596.4 | 662.7 | 742.2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677,5 | 763.4 | 858,8 | 954.3 | 1068.8 | 1202.4 | 1355 |
Φ350 | 1280 | 818.3 | 922.2 | 1039.1 | 1169 | 1298.9 | 1454.7 | 1636.6 | 1844,4 |
Φ400 | 1460 | 1068.8 | 1204.5 | 1357.2 | 1526.8 | 1696.5 | 1900 | 2137.5 | 2409 |
Φ450 | 1640 | 1352.7 | 1524.4 | 1717.7 | 1932.4 | 2147,1 | 2404.7 | 2705.3 | 3048.9 |
Φ500 | 1820 | 1670 | 1882 | 2120.6 | 2385.6 | 2650.7 | 2968.8 | 3339.9 | 3764 |
Φ560 | 2050 | 2094.8 | 2360.8 | 2660 | 2992.6 | 3325,1 | 3724,1 | 4189.6 | 4721.6 |
Φ600 | 2190 | 2404.7 | 2710.1 | 3053.6 | 3435.3 | 3817 | 4275.1 | 4809.5 | 5420.2 |
Φ630 | 2300 | 2651.2 | 2987.9 | 3366.6 | 3787.5 | 4208.3 | 4713.3 | 5302.4 | 5975.8 |
Φ700 | 2550 | 3273.1 | 3688,7 | 4156.3 | 4675.9 | 5195.4 | 5818.9 | 6546.2 | 7377.5 |
Φ800 | 2900 | 4275.1 | 4817.9 | 5428,7 | 6107.3 | 6785.8 | 7600.1 | 8550.2 | 9635.9 |
Φ850 | 3100 | 4826.2 | 5439 | 6128.5 | 6894.5 | 7660.6 | 8579.8 | 9652.3 | 10878 |
