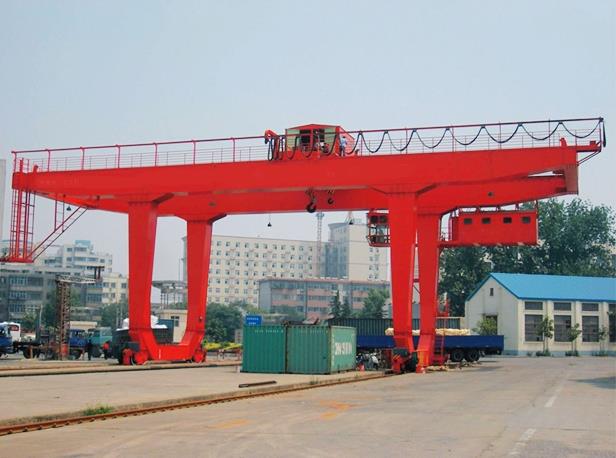

U Τύπος Νέου Σχεδιασμού Κινητού γερανού γερανού 80 Ton

U Τύπος Νέου Σχεδιασμού Κινητού γερανού γερανού 80 τόνων

Ο γερανογέφυρας τύπου U-rail 10-50T είναι ειδικά σχεδιασμένος για εντατική τοποθέτηση εμπορευματοκιβωτίων λόγω της αυτοματοποίησης και της μικρότερης ανάγκης και είναι εφοδιασμένος με τα διάφορα εξαρτήματα ανάρτησης. Ο γερανός συνδυάζει μέγιστη αξιοπιστία και ασφάλεια με υψηλή λειτουργική απόδοση, μεγάλη διάρκεια ζωής και χαμηλό κόστος συντήρησης - οδηγώντας στο χαμηλότερο συνολικό κόστος ιδιοκτησίας.

Δομή προϊόντων για εσάς!

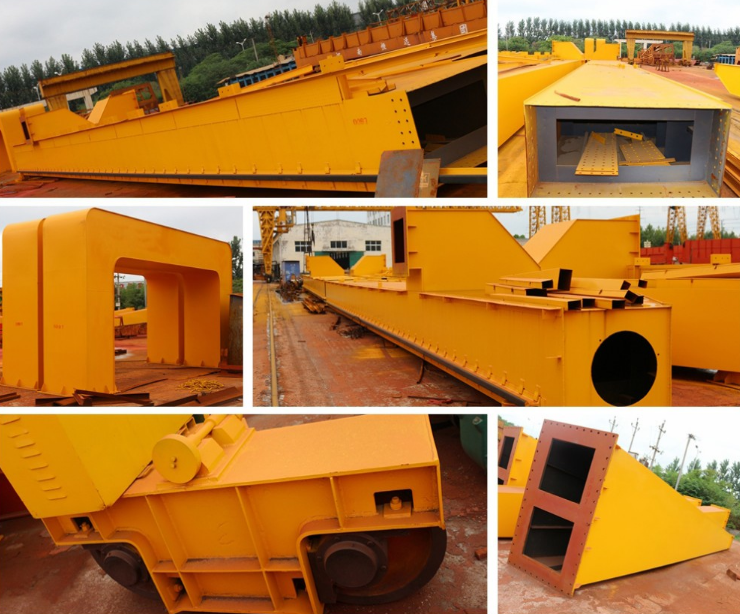

1. Κύρια δοκός του γερανού γερανού

2. Εκτοξευτήρας γερανού γερανού

Να είναι συγκολλημένα από χαλύβδινες πλάκες με κηρήθρα, συνδεδεμένες με βίδες ακριβείας υψηλής αντοχής. Υπάρχει συρόμενη σιδηροτροχιά για τρόλεϊ για να ταξιδέψει επάνω στη δοκό που είναι στερεωμένη στο καρότσι με βίδα ακριβείας υψηλής τάσης. ένα. Αποτελείται από άκαμπτο ανυψωτικό και εύκαμπτο βραχίονα, όλα τα σημεία σύνδεσης συνδέονται με βίδα υψηλής τάσης

σι. Η σκάλα χρησιμοποιείται από τον χειριστή για να εισέλθει σε καμπίνα ή να φτάσει στο βαρούλκο

ντο. Όταν το άνοιγμα> 30m, χρειάζεται ένα εύκαμπτο πόδι για να μειώσει την πλευρική ώθηση του τρόλεϊ στην σιδηροτροχιά όταν η δοκός ανυψώνει τα υλικά.

3. Μηχανισμός ταξιδιού του γερανού γερανού

4. Καροτσάκι με ανυψωτικό γερανό

ένα. Αποτελείται από κιβώτιο ταχυτήτων και παθητικό κιβώτιο ταχυτήτων

σι. Το κιβώτιο ταχυτήτων παρέχει ενέργεια για να πραγματοποιήσει τη διαδρομή του γερανού. Ποια είναι η διαφορά μεταξύ του κιβωτίου ταχυτήτων και του παθητικού κιβωτίου ταχυτήτων είναι ότι το παθητικό κιβώτιο του τροχού στερείται δομής μετάδοσης όπως δυναμό, μειωτήρα και ζευγάρι εκτεθειμένου γραναζιού.

Το φορείο συναρμολογείται με κινητήρα, φρένο μειωτήρα, πλαίσιο τροχαλίας, άγκιστρο τυμπάνου, τροχαλία, κάλυμμα βροχής και άλλα μέρη. Περιλαμβάνει μηχανισμό ανύψωσης και μηχανισμό διασταύρωσης. Το καρότσι είναι αυστηρά σχεδιασμένο σύμφωνα με την εφαρμογή και το περιβάλλον εργασίας.

5. Καμπίνα γερανού γερανού

6. Ηλεκτρικό σύστημα γερανού γερανού

ένα. Το γυάλινο παράθυρο μπορεί να κάνει τον χειριστή να παρακολουθεί την κατάσταση λειτουργίας και να εγκαθίσταται στην μπροστινή και στις δύο πλευρές της καμπίνας

σι. Ως ομάδα ανεξάρτητων γραφείων, το εξωτερικό τμήμα της καμπίνας συνδέεται με καλώδιο ελέγχου και σταθμό σύνδεσης, ο οποίος είναι τοποθετημένος στην καμπίνα. ένα. Περιλαμβάνονται ο κινητήρας ανύψωσης, ο κινητήρας μακράς διαδρομής και ο κινητήρας υδραυλικής ισχύος. Το όλο ηλεκτρικό σύστημα ελέγχεται από PLC (προγραμματιζόμενο λογικό ελεγκτή).

σι. Δύο τρόποι λειτουργίας: καμπίνα και τηλεχειριστήριο.

ντο. Τα ηλεκτρικά εξαρτήματα είναι το κορυφαίο εμπορικό σήμα των ηλεκτρικών εξαρτημάτων όπως: Siemens, Schneider, κλπ. Ή ως απαίτηση σας.

7. Πλατφόρμα γερανού γερανού

8. Ειδοποίηση Plesase:

Η πλατφόρμα εγκαθίσταται για να διατηρηθεί ο γερανός και προστίθεται ο προστατευτικός προστατευτικός δακτύλιος για την προστασία του προσωπικού Τα συρματόσχοινα του φορείου πρέπει να ελέγχονται τακτικά και να αλλάζουν έγκαιρα αν υπάρχει σπασμένα καλώδια 10%, χαλαρώστε τα καλώδια και σκουπίστε.
